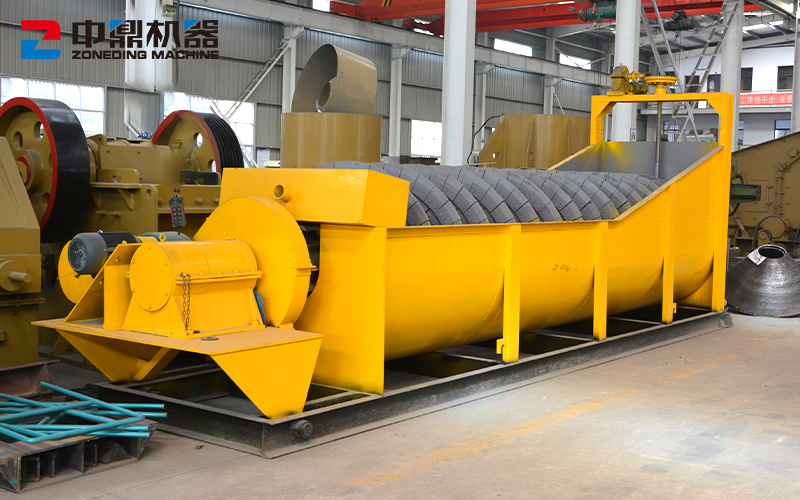

螺旋分级机介绍

螺旋分级机是研磨周期中的常用设备。通常与球磨机结合，在闭路回路中分流矿石，或在金属选矿过程中用于对矿浆的大小进行分级，适用于粗粒分级，也可用于脱泥和脱水操作。它还具有运行稳定、分类粒度可调等优点。

适用材料：锆矿、钛铁矿、铬铁矿、黄铁矿、锆石、金红石、独居石、钨、锡、钽、铌等

应用范围：冶金、选矿、化工等。

螺旋分级机类别

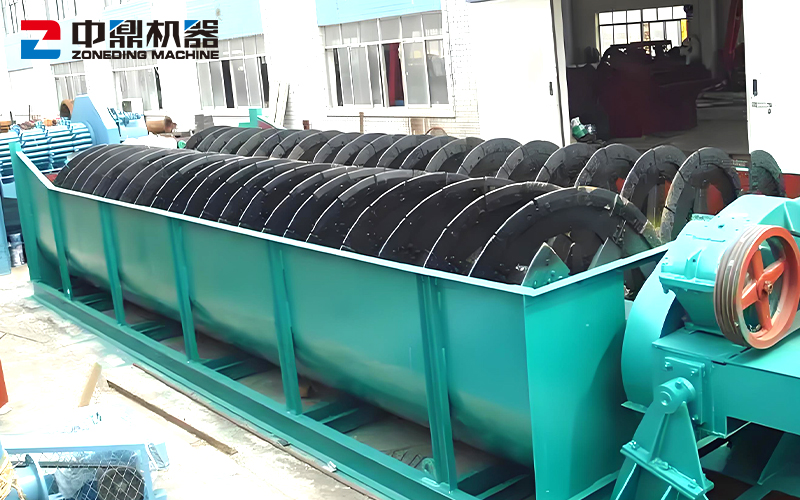

螺旋分级机有四个系列，为高堰式单螺旋分级机(FG)、高堰式双螺旋分级机（2FG）、沉没式单螺旋分级机（FC）、沉没式双螺旋分级机（2FC）。

螺旋分级机优势

• 螺旋分级机的能耗比其他分级设备低 50%，产量也提高了 50%。
• 水箱坡度大，便于与球磨机形成闭路环磨作业，形成自流回砂。
• 操作流程简单，工作状态稳定，大大降低了维护成本。
• 其螺旋结构可以保证足够大的沉降面积，以延长物料悬浮时间，更有利于分级过程中物料的均匀分布。
• 用户可根据自己的需要调整螺旋分级机的参数，如螺旋速度、倾斜度和出口尺寸，以实现不同的分级要求。

螺旋分级机视频

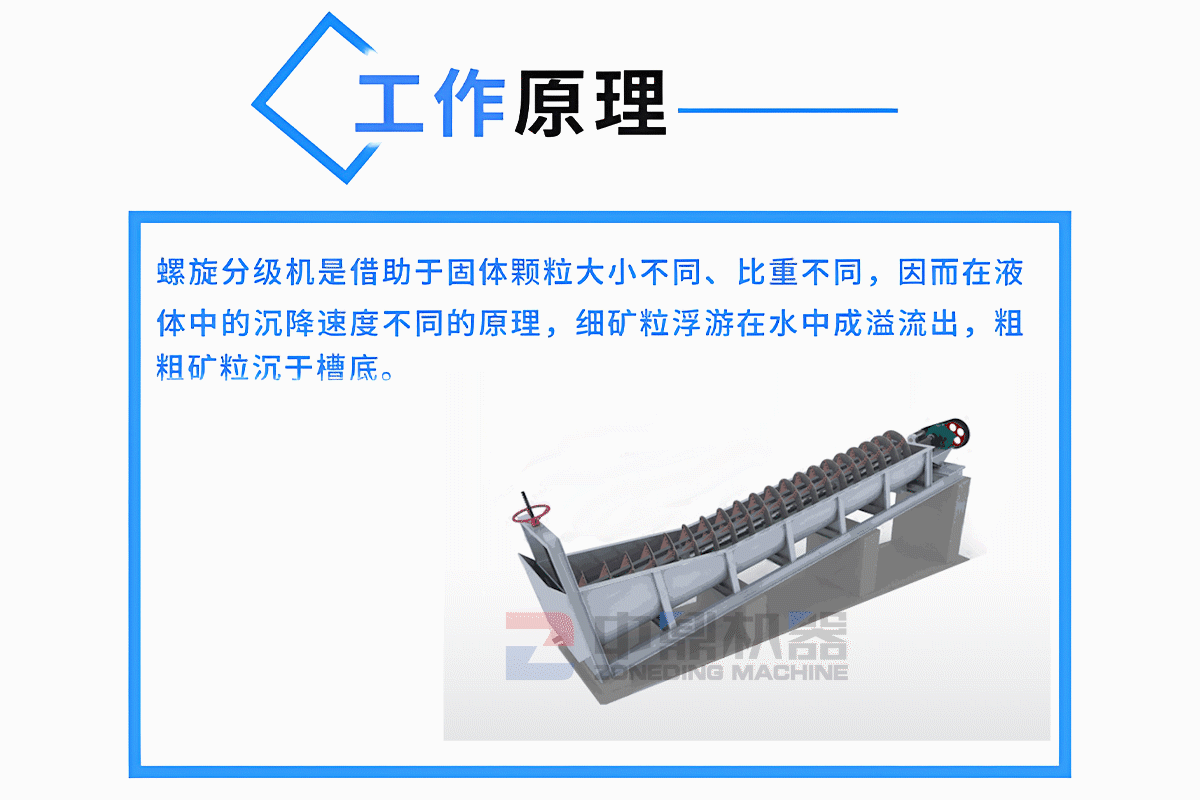

螺旋分级机工作原理

分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

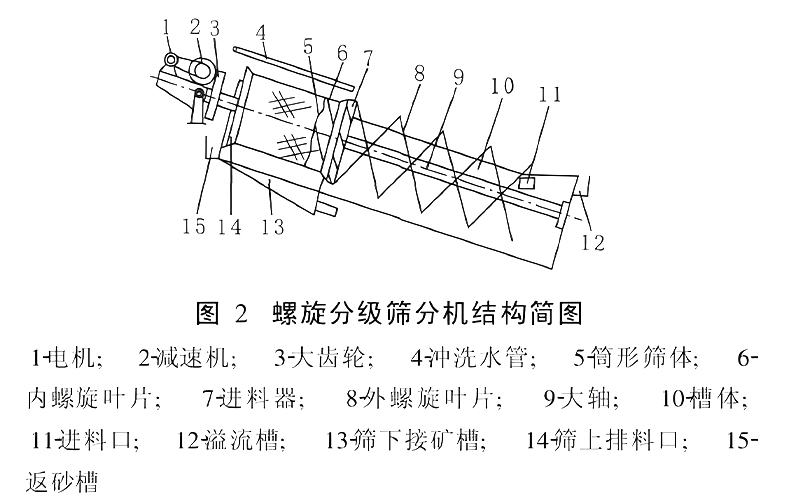

螺旋分级机结构

• 传动装置：包括电动机、减速器、圆柱齿轮副和锥齿轮，负责驱动螺旋的旋转。
• 螺旋体：由空心轴、支架、螺旋叶片和衬铁组成，是分级机的主要工作部分。
• 罐：容纳整个浆料并承受机器的重量及其所有负载。由钢板和各种钢型材焊接而成。
• 提升机构：用于升高或降低螺旋以进行维护或调整罐内的加工水平。
• 下轴承（衬套）：支撑螺旋并在运行过程中承受负载。
• 卸料阀：位于储罐底部，必要时可以排出浆料。

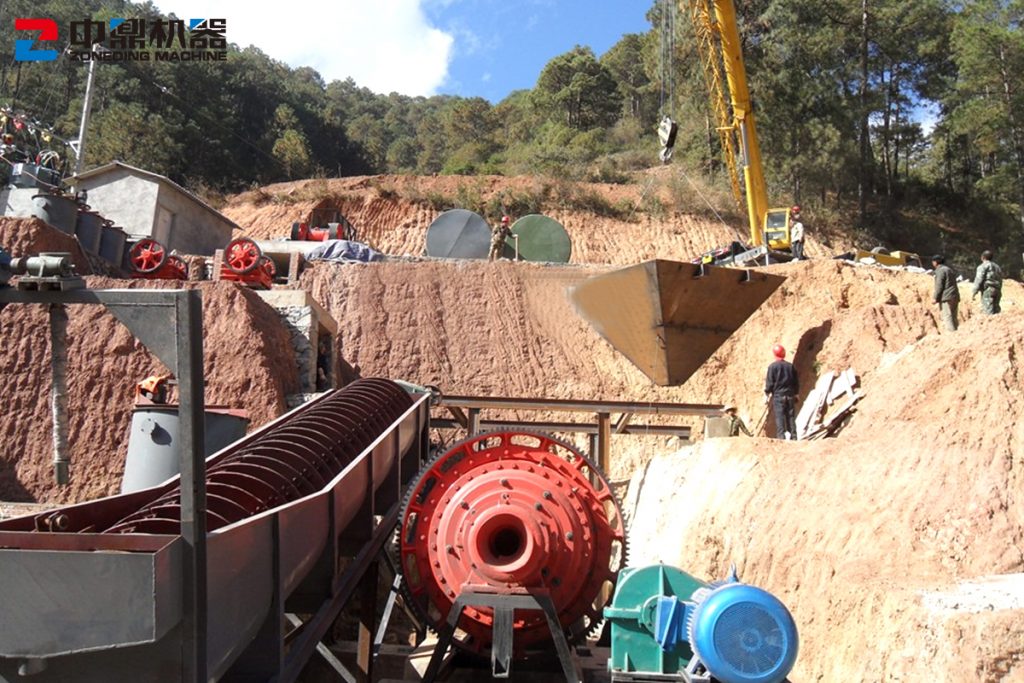

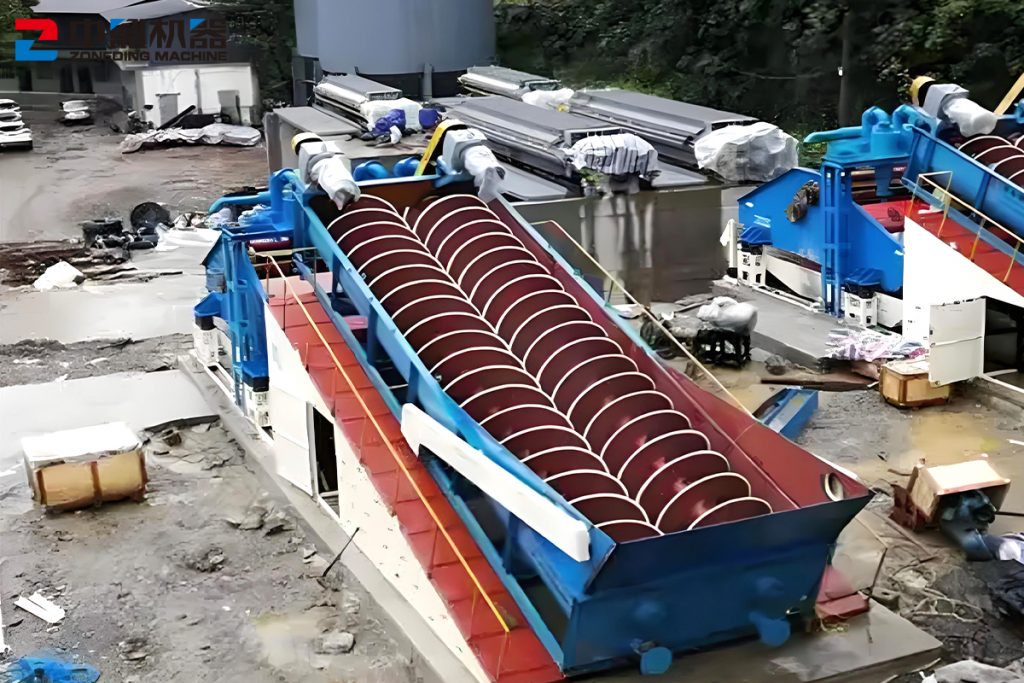

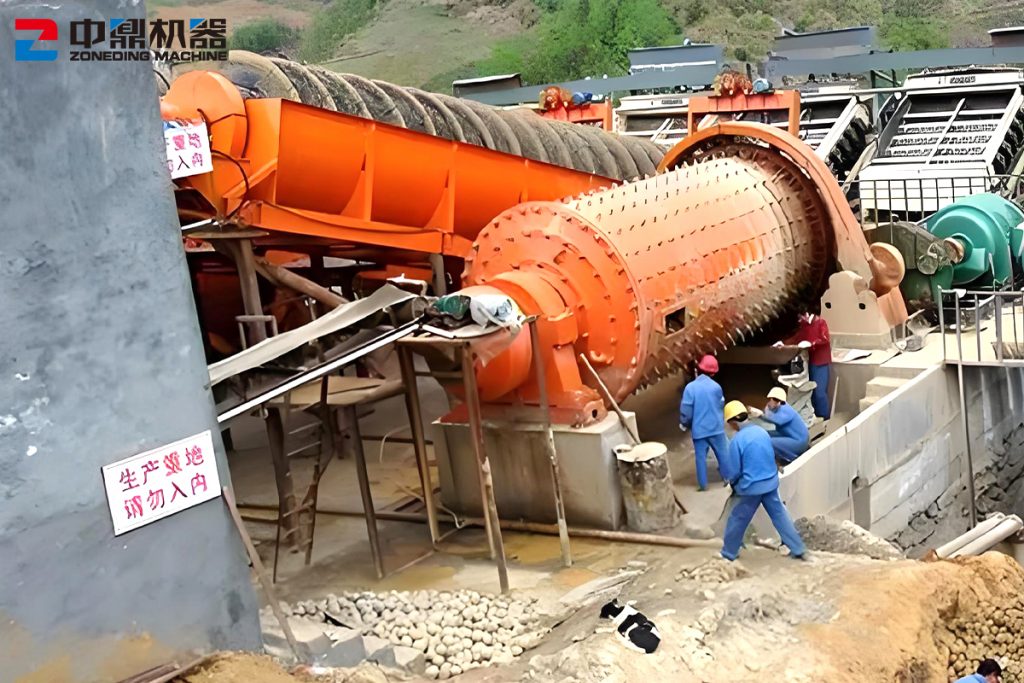

螺旋分级机客户现场

螺旋分级机型号参数

类型	型号	螺旋转速 (r/min)	按返砂 处理能力 (t/d)	按溢流处 理能力 (t/d)	螺旋直径 (mm)	螺旋 长度 (mm)	水槽 坡度	传动电 机型号	传动电 机功率 (kW)	提升电 机型号	提升电 机功率 (kW)	重量 (kg)
高堰式 单螺旋	FLG-300	7.7	30 ~80	10 ~30	φ300	3900	14 ~18	Y100L1-4	2.2	手动	—	668
	FLG-500	8	145~260	21 ~75	φ500	4390		Y112M-6				1600
	FLG-750	7.8	100~445	31~165	φ750	5500		Y132S-6	3			2716
	FLG-1000	6.7	473~1026	85	φ1000	6556		Y132M2-6	5.5			4000
	FLG-1200	5,6,7	1145~1600	150	φ1200	6500		Y132M2-6	5.5	Y90L-4	1.5	7943
	FLG-1500	2.5,4,6	1140~2730	235	φ1500	8265		Y160M-6	7.5	Y100L1-4	2.2	11827
	FLG-2000	3.6,5.5	3240~5940	400	φ2000	8700		Y160L-6/4	11,15	Y100L2-4	3	20814
	FLG-2400	3.6	6800	580	φ2400	9130		Y200L2-6	22	Y112M-4	4	24194
	FLG-3000	3.2	11625	890	φ3000	12500		Y200L-4	30	Y112M-4	4	42188
高堰式 双螺旋	2FLG-1200	5,6,7	2290~3200	310	φ1200	6500		Y132M2-6	5.5X2	Y90L1-4	1.5X2	15840
	2FLG-1500	2.5,4,6	2240~5360	460	φ1500	8230		Y160M-6	7.5X2	Y100L1-4	2.2X2	22903
	2FLG-2000	3.6,5.5	6400~10800	750	φ2000	8400		Y160L-4	15X2	Y100L2-4	3.0X2	34621
	2FLG-2400	3.63	13600	1160	φ2400	9130		Y200L2-6	22X2	Y112M-4	4X2	42460
	2FLG-3000	3.2	23300	1785	φ3000	12500		Y200L-4	30X2	Y112M-4	4.0X2	73030
