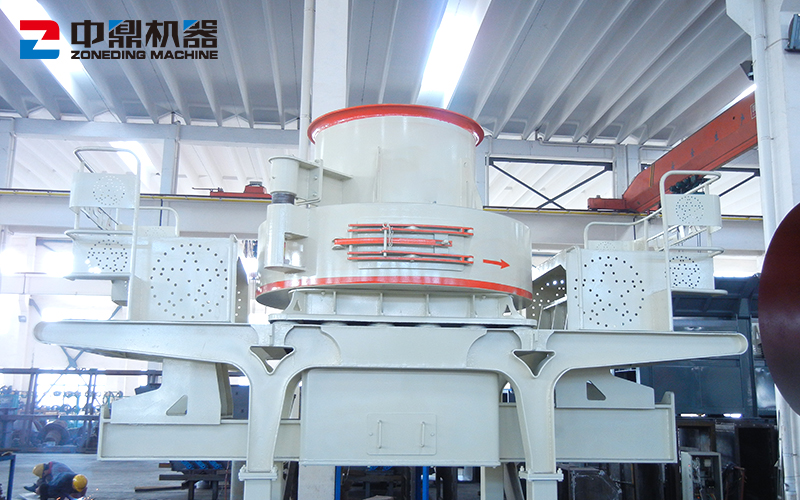

冲击式破碎机简介

冲击式破碎机也叫制砂机，一款新型碎石制砂设备，结构设计简单、智能操作，且叶轮及涡动破碎腔内的物料自衬大幅度减少了磨损件费用和维修工作量，深腔叶轮、通过量提高30%，工作效率高，受众面比较广泛，广泛适用于各种岩石、石英石、河卵石、煤矸石等硬、脆物料的中碎、细碎，对建筑用砂、筑路用砂石尤为适宜。

冲击式破碎机应用物料

冲击式破碎机分类

1. VSI 系列制砂机

VSI 制砂机是市场上常见的碎石机。VSI 制砂机采用深腔转子设计，通过能力大。与传统制砂相比

最大进料尺寸：硬质物料 <45 mm，软质物料 <50 mm

处理能力（中心给料）：40–365 t/h

产能（中心和侧面给料）：80–650 t/h

电机功率：55-450 kW

2.PCL系列制砂机

PCL制砂机是具有制砂和成型两种功能的最新设备。成品均匀，尺寸美观，纹状较好。它采用了破碎腔物料冲击角的最佳设计。

最大进料粒度：硬料 <50 mm，软料 <55 mm 型砂成型能力：50–498 t/h 制砂能力：90–585 t/h 电机功率：55-450 kW

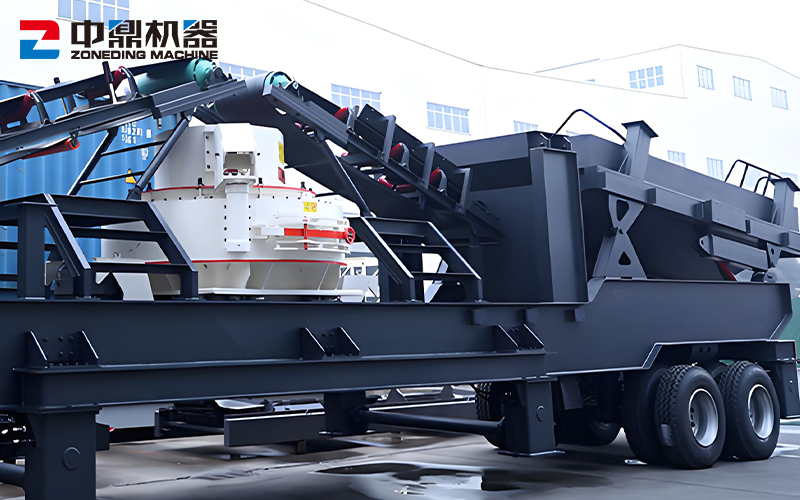

3. 移动式制砂机

PCL 和 VSI 制砂机均可配备移动式破碎站。移动式制砂机可驱动到现场，直接开始制砂和筛分工作。它不仅有效地提高了工作效率，而且方便了用户操作。

生产能力：40-650 t/h

配备机器：给料机、制砂机、振动筛、输送机等。

可由轮胎式和履带式制砂机组成，满足各种粗、中、细砂生产厂的需要。

冲击式破碎机视频

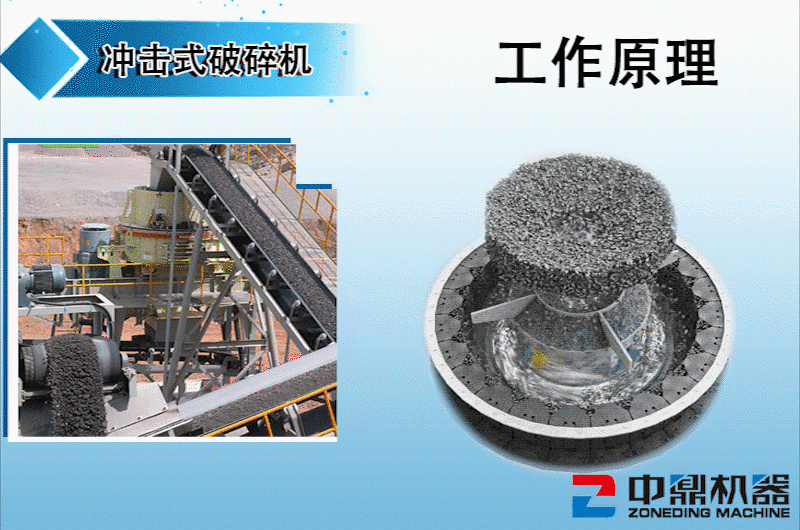

冲击式破碎机工作原理

物料由进料斗进入冲击式破碎机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周落下的一部分物料冲击破碎；

然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次或多次机率撞击、磨擦和研磨破碎作用破碎成20目以下。

冲击式破碎机性能优势

1、冲击式破碎机采用“石打铁”和“石打石”破碎形式，破碎物料粒度均匀粒形好看，制砂级配连续，含粉量可控，颗粒尖锐有棱角，有利于骨料与水泥浆的粘结，细度模数在2.6-2.8之间。

2、组合式抛料头设计，再加上经过优化设计后的深腔型转子，使物料通过量提高，内部更流畅的曲线形设计，增加机器产能。

3、冲击式制砂机主轴下端特殊的密封结构，无油封也不漏油，减少油耗，两用散料盘，操作简单方便。

4、涡流腔内部气流自循环，粉尘少、噪声小，生产过程中，石料能形成保护底层，机身无磨损，经久耐用。

冲击式破碎机客户现场

冲击式破碎机型号

型号	砂型成型	制砂	砂型成型	制砂	电机功率（kw）
	最大进料尺寸 （毫米）		产量（t/h）
PCL 0815	<30	<35	70-140	130-230	2×75
PCL 0818	<30	<35	80-190	165-283	2×90
PCL0922	<35	<40	105-145	220-330	2×110
PCL 0926	<35	<40	120-190	240-380	2×132
PCL 1032	<40	<45	181-278	246-356	2×160
PCL 1040	<40	<45	262-284	350-440	2×200
PCL 1250	<45	<50	345-371	414-540	2×250
PCL 1263	<50	<55	453-498	521-585	2×315
